Способы защиты земляного полотна от обледенения и промерзания

Эстакадные засыпные мосты с лотковым пролетным строени­ем, рекомендуемые в качестве эффективных противоналедно-водопропускных сооружений, сохраняют все преимущества легких свайно-эстакадных мостов и устраняют их значительный недостаток — легкую выпучиваемость опор. Конструкция таких засыпных мостов представляет собой лотковое пролетное строе­ние из сборных элементов, установленное через насадки на опоры из свай-оболочек.

Лотковое пролетное строение состоит из плит перекрытия, имеющих по краям вертикальные стенки, образующие лоток, за­сыпаемый скальным или дренирующим грунтом, по верху кото­рого укладывают верхнее строение железнодорожного пути или устраивают проезжую часть автомобильной дороги. Во избежа­ние высыпания грунтов насыпи в русло водотока с наружной стороны свайных опор устанавливают плитное ограждение, кото­рое у входной и выходной части русла разводится в стороны, ликвидируя конусы насыпи.

В случае необходимости конструкция таких сооружений мо­жет быть и многопролетной. Эстакадные мосты с лотковыми пролетными строениями являются эффективными защитными противоналедными средствами, позволяющими русловым нале­дям беспрепятственно проходить через них.

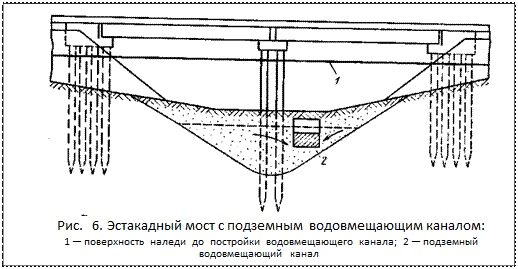

Эстакадные мосты с подземными водовмещающими каналами

представляют собой почти обычную конструкцию мостов, главной особенностью которой является наличие под мощением рус­ла специального водовмещающего канала, служащего для про­пуска как подрусловых, так и русловых потоков без их промер­зания, и, следовательно, образования наледей (рис. 6).

В качестве каналов могут быть использованы продольные траншеи, засыпанные крупноглыбовым скальным грунтом, а так­же железобетонные трубы больших диаметров. Кроме того, можно применять остатки срубленных призматических свай, остающиеся после постройки эстакадных мостов, для устройства подземных проходных лотков с теплоизоляцией, которые должны начинать­ся и заканчиваться каменной фильтрующей кладкой или отеп­ленной засыпкой из скального грунта в виде своеобразных вход­ных и выпускных оголовков выше и ниже мостового перехода.

Осушительные устройства и сооружения

В соответствий с применяемой терминологией все осушитель­ные устройства и сооружения, используемые в качестве средств противоналедной борьбы, разделяют на дренажные и каптажные.

К дренажным противоналедным устройствам относится от­крытый дренаж в виде осушительных канав и лотков, а также закрытые дренажи-преградители с водонепроницаемыми экра­нами и перфорированными трубами с засыпным фильтром, с трубофильтрами из фильтрационного бетона, из дренажных экран­ных плит из фильтрационного бетона, из сборных шпунтовых дренажных элементов из фильтрационного бетона, из сборных экранных электроосмотических элементов криогенной конструк­ции.

Открытый дренаж в виде осушительных канав и лотков (рис. 7) рекомендуется применять на сильно заросших таежной растительностью бортах речных долин и горных склонов с нали­чием заболоченных террас, подстилаемых элювиально-делюви­альными отложениями.

Как правило, борьба с такими наледями очень затруднена, так как даже хорошо выполненные противоналедные дренажи закрытого типа не всегда могут поглотить все горизонты подзем­ных вод или необходимо устраивать несколько ярусов, в то вре­мя как открытые канавы и лотки легко справляются с этой за­дачей.

Кроме того, открытые дренажи являются особенно эффектив­ными в условиях смешанного питания наледей поверхностными и подземными водами, то выходящими на поверхность из глыбово-россыпных отложений склонов, то вновь поглощаемыми ими.

Для успешного применения таких средств противоналедной борьбы можно также рекомендовать использовать на водоот­водных участках сборные железобетонные лотковые элементы в виде полуколец с откидными крышками со слоями эффективно­го утеплителя, например пенопластового (рис. 8).
