Диагностика технического состояния шатунно-кривошипной группы двигателя

Кривошипно-шатунный механизм двигателя предназначен для восприятия давления расширяющихся газов и для преобразования прямолинейного возвратно-поступательного движения поршня во вращательное движение коленчатого вала.

Сопряжения шатунно-кривошипной группы деталей двигателя являются динамически нагруженными, последствия разрушения которых являются весьма тяжелыми.

О техническом состоянии судят по внешним признакам, главным образом по наличию стука (но это уже свидетельство предельного состояния сопряжения), по результатам измерения зазора в сопряжении без его разборки.

Диагностика технического состояния сопряжения позволяет объективно определить износ сопряжения и необходимость его ремонта. Увеличить работу двигателя до ремонта можно только при помощи автоматов, которые обеспечат оптимальный температурный режим сопряжения с максимальной очисткой масла от абразивных частиц. Особенно это важно для подшипников коленчатого вала.

Диагностику технического состояния узлов двигателя производят главным образом по эксплуатационным параметрам: по утечке в картер двигателя отработавших газов или воздуха из камеры сгорания (сопряжение цилиндр - кольцо), по расходу масла (сопряжение канавка поршня - кольцо), по изменению давления в системе смазки (шатунно-кривошипная группа деталей). Конструкция применяемых при этом приборов сравнительно проста, но она не позволяет оценить техническое состояние конкретного сопряжения, а только всей их совокупности.

По результатам диагностирования и при известной закономерности изменения параметров в зависимости от пробега автомобиля можно прогнозировать изменение технического состояния узла, сопряжения, величину пробега до ремонта. Для прогнозирования пробега до текущего ремонта по экономическому критерию необходимо, кроме того, знать закономерность изменения удельных затрат на поддержание работоспособности узла, агрегата, в котором установлен узел, в процессе эксплуатации.

Коленчатый вал(рис. 6.1.) с помощью шатунов воспринимает усилия, действующие на поршни от давления расширяющихся газов, и обеспечивает образование врвщательного движения, которое затем передается на ведущие колеса.

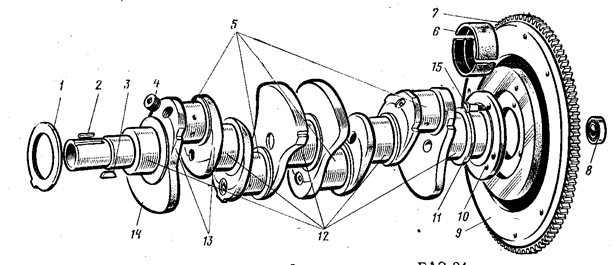

Рис. 6.1. Коленчатый вал двигателя ГАЗ:

1—шайба; 2 и 3—шпонки; 4—пробка; 8—шатунные шейки; б—коренные подшипники; 7—зубчатый венец; 8— подшипник переднего конца ведущего вала коробки передач; 9— маховик; 10 —фланец; 11—маслосбрасывающий гребень; 12—коренные шейки; 13—щеки; 14 "противовесы; 15—болты маховика

Коленчатый вал состоит из коренных (опорных) шеек 12, шатунных шеек 5, содиненных между собой щетками 13. На некоторых из них имеются противовесы 14. Передняя часть вала называется носком, задняя - хвостовиком. На носке вала на шпонке 3 устанавливается газораспределительная шестерня, на шпонке 2 - шкив привода генератора, вентилятора и других вспомогательных агрегатов двигателя. В торце носка вала нарезано резьбовое отверстие для храповика, при помощи которого вал можно провернуть от руки пусковой рукояткой. К фланцу 10 хвостовика болтами 15 крепится маховик 9, на который напресован стальной зубчатый венец 7 для пуска двигателя стартером. Маховик предназначен для вывода поршней из мертвых точек и обеспечения равномерного вращения коленчатого вала. Масса маховика способствует плавному троганию автомобиля с места и облегчает пуск двигателя. На хвостовике имеется маслосбрасывающий гребень 11; в хвостовике вала расположено отверстие для подшипника 8 переднего конца ведущего коробки передач. Масло к шатунным подшипникам поступает от коренных шеек по отверстиям, имеющимся в теле коленчатого вала. Шатунные и коренные шейки выполнены полыми. Шатунные шейки имеют грязеуловительные полости, которые закрываются пробками 4. Передний и задний концы валов, выступающие из блока двигателя, уплотняются сальниками.
