Упругая характеристика подвески

Страница 2

Оптимальное значение КД равно 2,5¸3. Упругую характеристику подвески желательно иметь нелинейную, что достигается применением дополнительных, упругих элементов, резиновых буферов и другими методами.

Упругая характеристика с двумя упругими элементами.

Построение упругой характеристики с 2-мя упругими элементами (рессорой и буфером) производим в следующей последовательности (рис.2.2):

- находим точку А по координатам fст и G2а, предварительно определив fст по формуле (2.1), а G2а–найдя полную массу автомобиля, приходящуюся на расчетную рессору автомобиля, и жесткость на этом участке будет равна:

- по найденному значению fст в зависимости от типа автомобиля и рекомендаций, приведенных выше, определяем fд=fст fд=81мм;

-

жесткость подвески сохраняется постоянной и равной Cp1 до нагрузки G”=1,4G2a, т.е. до вступления в работу буфера (ограничителя хода). Тогда прогиб подвески на участке от G2a до G”составит:

а прогиб при работе ограничителя хода:

- по координатам G”и fox строим точку В;

-

задаваясь значением коэффициента динамичности КД=2,5¸3, найдем Gmax=kД*G2a и жесткость подвески с ограничителем хода (буфером) Cp2 по формулам:

наибольшее перемещение колеса из нижнего крайнего положения колеса вверх до упора найдем по формуле:

- по координатам Gmax и fmax строим точку С.

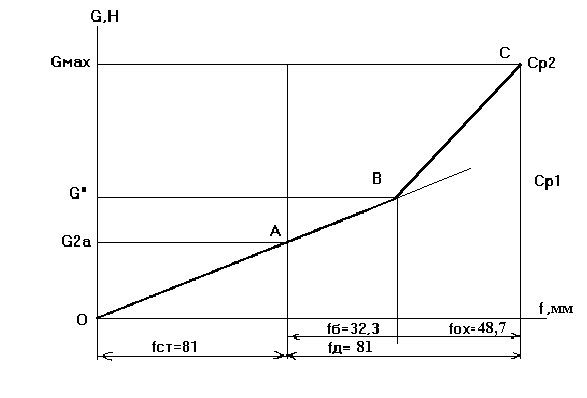

Упругая характеристика подвески

с двумя упругими элементами.

Рис2.2
