Смазочная система двигателя ВАЗ 21081

Система смазки двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшая износ деталей, защиты их от коррозии, отвода тепла и продуктов износа от трущихся поверхностей.

Система смазки должна обеспечивать:

Подачу масла к трущимся поверхностям;

Удаление частиц износа;

Очистку масла;

Охлаждение масла;

Охлаждение горячих деталей двигателя вместе с системой охлаждения.

Типы и виды систем смазки

а) Смазочная система с разбрызгиванием масла применяются в простейших двигателях, имеющих, как правило, в качестве подшипников коленчатого вала и распределительного валов подшипники качения. В этом случае смазочное масло заливается в картер двигателя до уровня, при котором специальный выступ-черпак на шатуне или крышке шатунного подшипника погружается в масло при нахождении поршня вблизи НМТ.

Образующиеся при этом мелкие брызги масла (масляный туман) разносятся картерными газами по всему объему картера и, оседая на рабочих поверхностях цилиндров, подшипников качения, поршневых пальцев и толкателей ГРМ, смазывают их; стекая с них, масло уносит теплоту. В таких двигателях коромысла клапанного механизма, регуляторы частоты вращения и другие агрегаты смазываются из отдельных масленок консистентным смазочным материалом или жидким маслом, заливаемым в соответствующие полости.

Если в двигателе используются в качестве шатунных подшипники скольжения, то в крышке около черпака и вкладыше подшипника сверлят отверстие, через которое при ударе черпака о поверхность масла последнее нагнетается в подшипник.

Иногда двигатели снабжают простейшим шестеренным насосом, подающим масло в специальные лотки под шатунами. Это уменьшает затраты энергии на излишний барботаж масла при высоком уровне сразу после заливки и повышает надежность двигателя, так как интенсивность смазывания не зависит от запаса масла в картере.

В карбюраторных двухтактных двигателях с кривошипно-камерной схемой газообмена масло добавляют в топливо в пропорции 1:40 – 1:50; при заполнении картера топливовоздушной смесью масляный туман осаждается на трущихся поверхностях и смазывает их.

б) Принудительную смазочную систему применяют в форсированных двигателях, в которых для устранения перегрева трущихся поверхностей и масла с помощью специальных насосов создается его интенсивная циркуляция не только через подшипники поршневого пальца, распределительного вала, валов передач, охладители и фильтры. Кроме тог, масло подается в поршни для их охлаждения, к приводам агрегатов, в устройства для управления двигателем и его агрегатами.

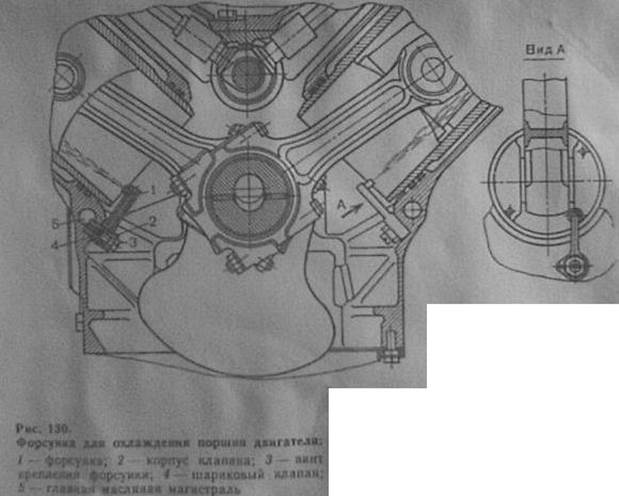

Помимо отвода масла, для охлаждения поршней через шатун с помощью телескопических или шарнирных механизмов осуществляется также орошение внутренней поверхности днища поршней из форсунок (рис. 1), смонтированных в картере двигателя с помощью корпуса 2 шарикового клапана 4 и винта 3. По достижении в главной масляной магистрали 5 определенного давления шарик клапана отжимается и масло начинает поступать в форсунку 1.

В зависимости от места хранения запаса масла, необходимого для циркуляции, принудительные смазочные системы делят на системы с мокрым картером, в которых запас масла хранится в поддоне картера или раме двигателя, и на системы с сухим картером, в которых запас масла находится в циркуляционных баках или цистернах, а поддон картера или рама двигателя являются только сборниками масла, стекающего со смазываемых поверхностей или из полостей охлаждаемых поршней, серводвигателей, передач или агрегатов.

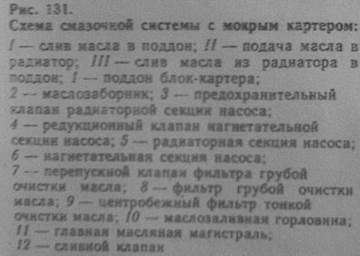

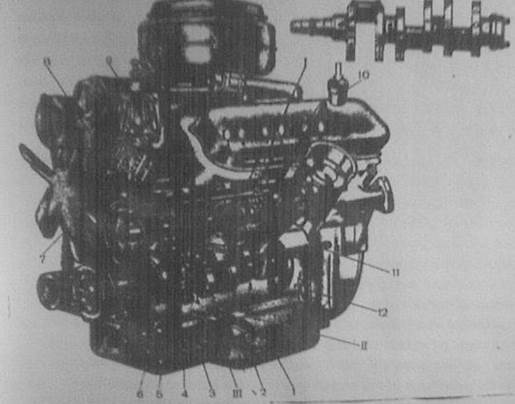

Схема смазочной системы с мокрым картером дизеля показана на рис 2. Через сетчатый маслозаборник 2 масло из поддона 1 блок-картера засасывается нагнетательной секцией 6 шестеренного насоса, приводимого в движение через зубчатую передачу от коленчатого вала, и подается по каналам в передней стенке блок-картера к полнопоточному фильтру 8 грубой очистки и к подшипнику промежуточного зубчатого колеса привода масляного насоса.

Из фильтра 8 масло поступает в главную магистраль 11, просверленную в левой боковой стенке блок-картера. Часть масла после фильтра 8 поступает в центробежный фильтр 9 тонкой очистки, из которого стекает в поддон. Из главной магистрали масло по каналам в поперечных стенках блок-картера подается к коренным подшипникам коленчатого вала и подшипникам распределительного вала. Из коренных подшипников масло по каналам в коренных шейках и щеках коленчатого вала поступает в полости шатунных шеек, где при вращении вала тяжелые примеси оседают на поверхностях полостей.

Из переднего подшипника распределительного вала масло поступает в трубчатую ось качающихся толкателей клапанного механизма, затем через отверстия – в подшипники толкателей и далее через отверстия в толкателях и сферических опорах по полным штангам коромысел подводится в подшипники последних.
