Определение времени полного оборота локомотива

Полный оборот локомотива

– это период, в течение которого локомотив обслуживает одну пару поездов на тяговом плече. Время оборота можно уменьшить, уменьшая время простоя на станциях оборотного депо, совмещая к примеру техническое обслуживание и экипировку, а также увеличивая участковую скорость.

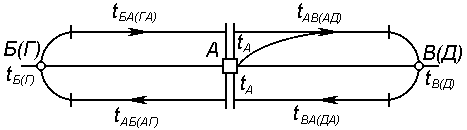

Тоб = tА + tАБ(АГ) + tАВ(АД) + tБ(Г) + tБА(ГА) + tВА(ДА) + tВ(Д) + tА,

где: tА - прицепка, простой на приемоотправочных путях, ч (принимаю 1,5 ч);

tАБ(АГ) - время хода по участку, ч (см. п. 1.2.2 );

tБ(Г) - время оборота локомотива по станции Б(Г), ч (принимаю 1,33 ч);

tАВ(АД) - время хода по участку, ч (см. п. 1.2.2 );

tА - прицепка, отцепка, простой на путях, ч (принимаю 1,5 ч);

tБА(ГА) - время хода по участку, ч (см. п. 1.2.2 );

tВ(Д) - время оборота локомотива по станции В(Д), ч (принимаю 1,33 ч);

tВА(ДА) - время хода по участку, ч (см. п. 1.2.2 ).

Грузовое движение: Тгр = 1,5+4,6+6,5+1,33+4,6+6,5+1,33+1,5=27,86 ч.

Пассажирское движение: Тпас = 1,5+9,27+10,5+1,33+9,27+10,5+1,33+1,5=45,2 ч.

Определение коэффициента потребности в локомотивах

К = Тоб /24

Где: Тоб - полный оборот локомотива, ч;

24 - суточное время, ч;

Грузовое движение: Кгр = 27,86/24=1,16

Пассажирское движение: Кпас = 45,2/24=1,8

Определение парка эксплуатируемых локомотивов

Эксплуатируемый парк локомотивов

– это количество локомотивов, необходимых для выполнения графика движения поездов заданного веса с установленными скоростями.

Nэкс = K · n

где: n – число пар поездов в сутки ( из исходных данных ),

К – коэффициент потребности в локомотивах.

Грузовое движение: Nгр = 45 · 1,16= 52 лок.

Пассажирское движение: Nпас = 12· 1,8 = 22 лок.

Определение эксплуатируемого парка пассажирских локомотивов графическим способом.

Такой способ расчета основан на использовании графика оборота локомотивов. Для такого решения необходимо построить график движения поездов, график оборота локомотива, ведомость работы локомотива.
