Разработка траншей землесосными снарядами

Землесосные снаряды целесообразно применять на несвязных грунтах небольшой крупности (песках и мелком гравии): Принцип работы землесосов по извлечению грунта со дна акватории заключается в отсасывании со дна акватории смеси частиц грунта с водой, называемой пульпой. Схема землесосного снаряда показана на рис. 1. Основной рабочий орган землесоса — центробежный насос, создающий вакуум и всасывающий пульпу через грунтозаборное устройство (сосун) 1. Сосун может изменять свое положение (опускаться или подниматься) при помощи подъемного устройства. По сосуну пульпа поступает в грунтовый насос 3, который подает ее в напорный грунтопровод 4. Глубина всасывания современных землесосных установок изменяется от 2—3 до 40—50 м, а производительность — 80—3000 м3/ч. Сосуды закрываются решеткой для предотвращения попадания больших камней либо длинных предметов, которые могут повредить рабочее колесо центробежного насоса. Современные землесосные снаряды имеют специальные гидравлические, механические и комбинированные устройства для разрыхления грунта. Для разработки плотных несвязных и связных грунтов конструкции всасывающих устройств оснащаются механическими разрыхлителями грунта — фрезерными и роторно-ковшовыми.

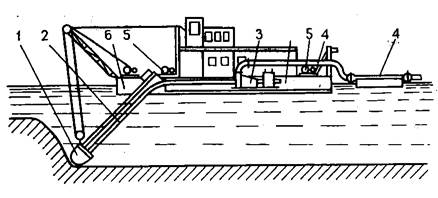

Рис. 1. Принципиальная схема землесосного снаряда: 1 — грунтозаборное устройство; 2 — всасывающий трубопровод; 3 — грунтовый насос; 4 — напорный грунтопровод; 5 — устройство для рабочих перемещений; 6 — корпус

Для легкоразмываемых грунтов целесообразно использовать гидравлические разрыхлители, которые обеспечивают подачу в сосун пульпы с более высоким содержанием грунта.

Гидравлические разрыхлители делятся на три типа: размывающие грунт, размывающие и подгоняющие грунт к сосуну и гидродиффузионные.

Наиболее эффективны разрыхлители гидродиффузионного действия, они обеспечивают консистенцию пульпы до 30—40%.

К комбинированным рыхлителям относятся фрезерно-гидравлические. Эти рыхлители значительно повышают производительность землесосов и расширяют область их применения. Фрезерно-гидравлический рыхлитель состоит из фрезы и системы гидравлических насадок, одна из которых (лобовая насадка) предназначена для разрыхления грунта в передней части забоя, а остальные насадки находятся на ножах фрезы и предназначены для смыва грунта с ножей фрезы, разрыхления и подгонки его к сосуну.

С увеличением глубины разработки подводного грунта производительность землесосных снарядов значительно сокращается. Повышение производительности землесосных снарядов достигается применением эжектирующих устройств на всасывающей линии землесоса.

Для разработки подводных траншей можно использовать землесосы-эрлифты.

Принцип действия эрлифта основан на том, что сжатый воздух, поступая через форсунку в нижний конец трубы, опущенной в воду, смешивается с водой и образует водно-воздушную смесь, плотность которой ниже плотности окружающей воды. Вследствие разности плотностей и давления воды водно-воздушная смесь поднимается вверх. Если нижний конец трубы соединить с грунтоприемником и приблизить к грунту, то вместе с водой начинает поступать в трубу и грунт. У эрлифт- ного землесоса с увеличением диаметра грунтопровода и глубины извлечения грунта повышается производительность. Основное преимущество эрлифта — возможность извлечения грунта с больших глубин.

ТЗР-12М—траншейный земснаряд разборный, корпус его состоит из трех понтонов, соединенных между собой сваркой. Для перевозки земснаряда автомобильным и железнодорожным транспортом его корпус разделяют газорезкой на отдельные понтоны. Всасывание и эвакуация разрабатываемого грунта осуществляются насосом 80МП 500-19. Земснаряд оборудован рыхлителем РЭМ-1 в водонепроницаемой капсуле с электроприводом мощностью 55 кВт, установленным на конце грунтозаборной рамы. Питание электроэнергией осуществляется от дизель-генератора ДГР 100/750. Для перемещения земснаряда во время работы установлены четыре папильонажные и две становые лебедки. Земснаряд обслуживает экипаж из трех человек.

Траншейный земснаряд ТЗР-151 предназначен для разработки траншей в грунтах I—IV категорий. Представляет собой стальное, несамоходное, однопалубное полукатамаранного типа судно. Всасывание и эвакуация разрабатываемого грунта осуществляется грунтовым насосом 80МП 500-19. Разрыхляется грунт гидравлическим или погружным электроприводным механическим рыхлителем с фрезой, которые в зависимости от вида грунта могут монтироваться на конце грунтозаборной рамы. Мощность привода каждого рыхлителя 55 кВт. Поднимается и опускается грунтозаборная рама при помощи рамо- подъемного устройства с лебедкой, имеющей тяговое усилие 7 тс и две скорости. Конструкция земснаряда предусматривает возможность его разделения на транспортабельные блоки и части для перевозки по железной дороге.
