Схема внешнего электроснабжения

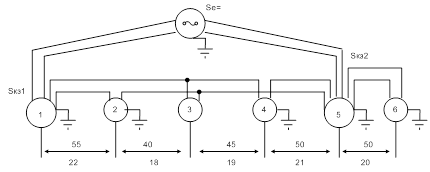

Рис.1. Схема присоединения к системе внешнего электроснабжения

Тяговая подстанция №5.

Род тока – переменный.

Характеристика источника питания.

МВ×А;

МВ×А; МВ×А;

5. Данные по подстанции. Проверить РУ НН

Понизительный тяговый трансформатор ТДТНЭ-40000/110/35/27,5:

МВ×А;

кВ;

кВ;

кВ;

кВ×А;

Количество фидеров – 6;

Количество фидеров кс – 5;

Количество трансформаторов – 2;

;

6. Длины участков ЛЭП.

l1 =55 км; l2 =40 км; l3 =45 км; l4 =50 км; l5 =50 км;

8. Данные для расчёта заземляющих устройств.

Сопротивление земли: Ом×м; Площадь подстанции: S=8500м2

9. Выдержка времени релейной защиты.

Вводы 110 кВ – 2 с;

Вводы 35 кВ – 1,4 с;

Вводы 27.5 кВ – 1,1с;

Фидер 27.5 кВ – 0.4 с;

Фидер 35 кВ – 0.4 с;

10. Ток длительной нагрузки Ток аварийной нагрузки

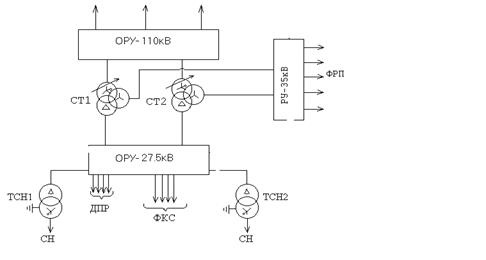

Рис.2 Однолинейная схема главных электрических соединений

Технические характеристики силового трансформатора

Таблица 1
